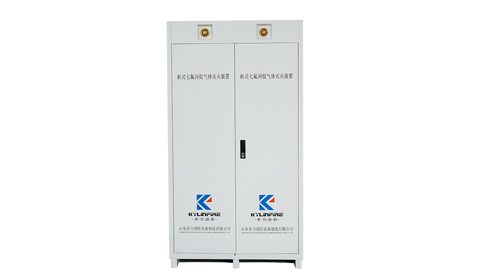

七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、N2启动钢瓶组，启动钢瓶组架、瓶头阀、液流单向阀、气流单向阀、电磁启动器、输气控制管路、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。

七氟丙烷气体灭火系统参数

充装压力：4.2Mpa/5.6Mpa;

灭火剂喷放时间：≤10s;

灭火剂充装密度：4.2Mpa≤950kg/m3/5.6Mpa≤1080kg/m3;

阀驱动装置气源压力：6.0±1.0Mpa(20℃);

系统工作电源：AC220V/DC24V/1.5A;

系统工作环境温度：0℃～50℃;

系统保护极限：面积：最大单区800m2体积：最大单区3600m3;

系统启动方式：自动、电气手动、机械应急手动;

储瓶容积：40L、70L、90L、100L、120L、150L、180L;

适用范围

适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

设计注意事项

储存压力为4.2Mpa/5.6Mpa喷放时间为10S最大保护面积800平方米或3600立方米。

档案类灭火浓度10%每立方0.81KG每瓶加3.5KG余留量。

配电类灭火浓度9%，每立方0.721KG每瓶加3.5KG余留量。

机房类灭火浓度8%，每立方0.634KG每瓶加3.5KG余留量。
