储瓶间的相关要求

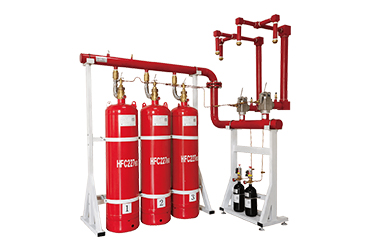

首先,气体灭火瓶组宜设在专用储瓶间内.储瓶间宜靠近防护区,并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定,且应有直接通向室外或疏散走道的出口.储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃。

管道及管道附件的要求

1、输送气体灭火剂的管道应采用无缝钢管.其质量应符合现行国家标准《输送流体用无缝钢管》GB/T8163、《高压锅炉用无缝钢管》GB5310等的规定。

2、输送气体灭火剂的管道安装在腐蚀性较大的环境里,宜采用不锈钢管.其质量应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的规定。

3、输送启动气体的管道,宜采用铜管,其质量应符合现行国家标准《拉制铜管》GB1527的规定。

4、管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接;大于80mm时,宜采用法兰连接.钢制管道附件应内外防腐处理,防腐处理宜采用符合环保要求的方式.使用在腐蚀性较大的环境里,应采用不锈钢的管道附件。

5.灭火剂输送管道的施工,无缝钢管采用法兰连接时,应在焊接后进行内外镀锌处理.已镀锌的无缝钢管不宜采用焊接连接,与选择阀等个别连接部位需采用法兰焊接连接时,应对被焊接损坏的镀锌层做防腐处理。

6.管道穿过墙壁、楼板处应安装套管.穿墙套管的长度应和墙厚相等,穿过楼板的套管长度应高出地板50mm.管道与套管间的空隙应采用柔性不燃烧材料填塞密实。

7.管道末端喷嘴处应采用支架固定,支架与喷嘴间的管道长度不应大于500mm.公称直径大于或等于50mm的主干管道,垂直方向和水平方向至少应各安装一个防晃支架.当穿过建筑物楼层时,每层应设一个防晃支架.当水平管道改变方向时,应设防晃支架。

8.灭火剂输送管道安装完毕后,应进行水压强度试验和气压严密性试验。

9.灭火剂输送管道在水压强度试验合格后,或气压严密性试验前,应进行吹扫.吹扫管道可采用压缩空气或氮气.吹扫时,管道末端的气体流速不应小于20m/s,采用白布检查,直至无铁锈、尘土、水渍及其他脏物出现。

10.灭火剂输送管道的外表面应涂红色油漆。

11.喷嘴的安装,安装在吊顶下的不带装饰罩的喷嘴,其连接管管端螺纹不应露出吊顶;安装在吊顶下的带装饰罩的喷嘴,其装饰罩应紧贴吊顶.喷嘴安装时应逐个核对其型号、规格和喷孔方向,并应符合设计要求。
