1、从箱体内取出连接管路管接件及喷嘴，安装到位。要求连接牢固，螺纹连接处可加裹生料带辅助密封。装置在安装过程中和交付使用前，严禁将启动气瓶与启动管路进行连接，以防意外情况发生时导致误喷；

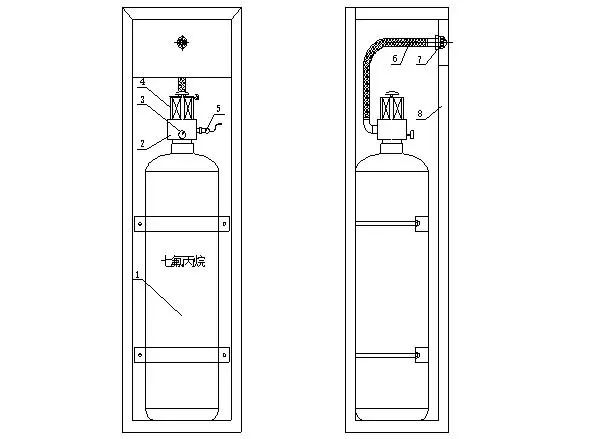

柜式七氟丙烷气体灭火装置结构图

1.钢瓶、2.容器阀、3.压力表、4.电磁阀、

2、根据说明书中的说明，将火灾报警气体灭火控制器、手动控制盒、声光报警盒及联动设备等外围设备连接好，并检查线路是否正确。注意：此时不能接上电磁阀。

3、对于电气控制部分，首先检查各部件的固定情况及接插件连接情况，检查外接线是否短路，判定无误后自检程序；接着通过编辑功能设定探测器地址，设完后，接上探测器回路线（回路线电压约为DC24V，有正负之分），按系统图将各探测器依次接入。最后将其它设备接入（注意正负极），进行整个系统功能的测试。系统验收合格后，方可投入使用；

4、控制器调试完后，将电磁阀接上；

5、整个系统调试完毕后，将系统复位后，将控制方式选择开关设定为用户所需的“自动”或“手动”位置。控制方式选择要求：当保护区内有人值班或工作时，控制器应置于手动工作状态；当保护区内无人值班或工作时，控制器应置于自动工作状态；
